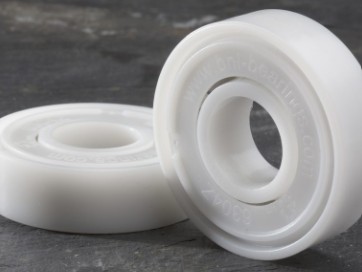

射出成形で製作したPOM製内外輪の規格品となります。
| BNL型番 | 内径mm | 外径mm | 幅mm | フランジ | 耐荷重目安 (Kg) |
|---|---|---|---|---|---|
| AC624 | 4 | 13 | 5 | 2.4 | |
| ACMR95 | 5 | 9 | 3 | 0.7 | |
| AC5M10 | 5 | 10 | 4 | 0.7 | |
| AC5M10F | 5 | 10 | 4 | 〇 | 0.7 |
| AC685 | 5 | 11 | 5 | 1.6 | |
| AC625 | 5 | 16 | 5 | 5 | |
| AC106 | 6 | 10 | 2.5 | 0.7 | |
| AC106F | 6 | 10 | 3 | 〇 | 0.7 |
| AC6M12 | 6 | 12 | 4 | 1.25 | |
| AC6M12F | 6 | 12 | 4 | 〇 | 1.25 |
| AC686 | 6 | 13 | 5 | 1.25 | |
| AC686F | 6 | 13 | 5 | 〇 | 1.25 |
| AC688 | 8 | 16 | 5 | 2.5 | |
| AC688F | 8 | 16 | 5 | 〇 | 2.5 |
| AC608F | 8 | 22 | 7 | 〇 | 7.5 |

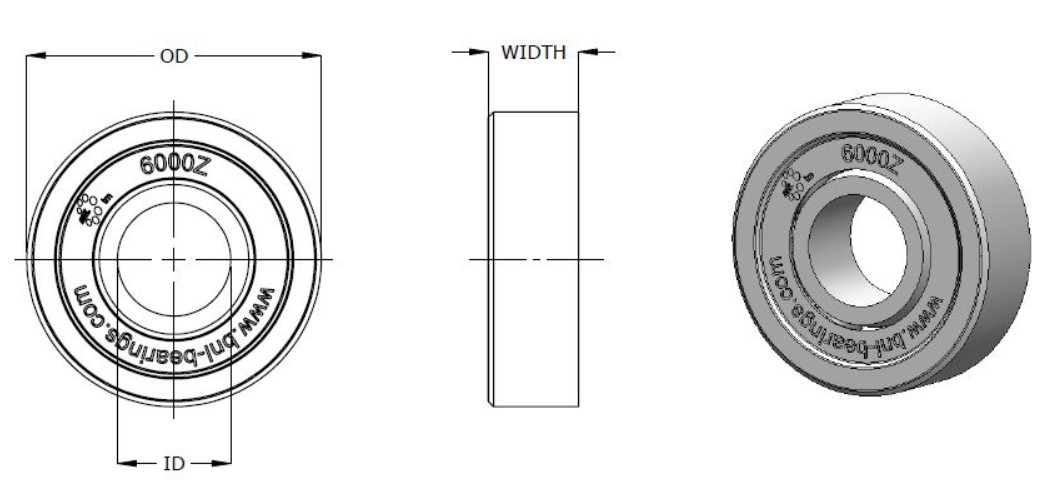

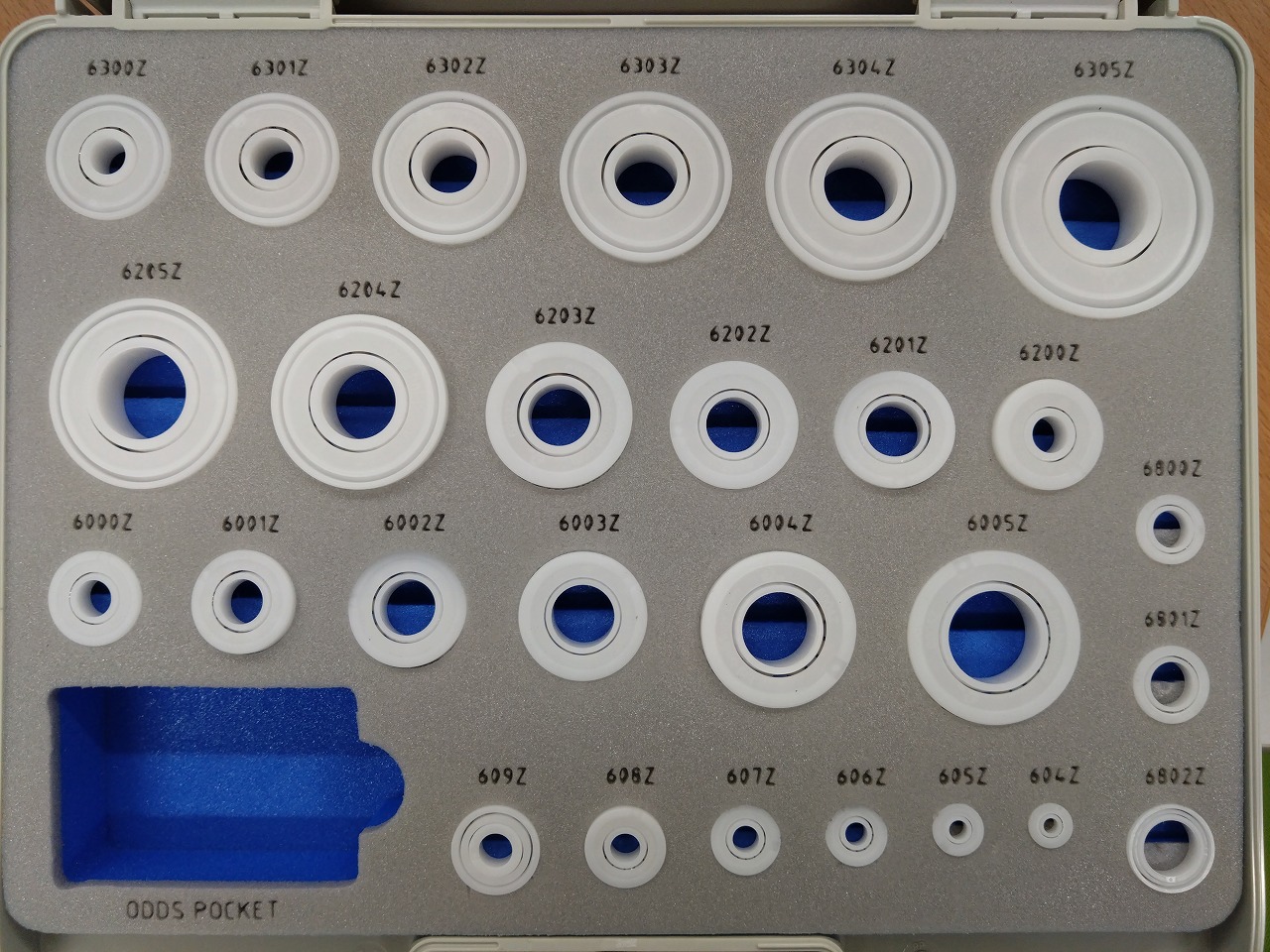

| 規格 | BNL 部品番号 | 内径(mm) | 外径(mm) | 幅(mm) | 静荷重目安(kg) | 動荷重目安(kg) |
|---|---|---|---|---|---|---|
| 604Z | AC604Z-ISB/4N/D | 4 | 12 | 4 | 4 | 6 |
| 605Z | AC605Z-ISB/4N/D | 5 | 14 | 5 | 5 | 7 |
| 606Z | AC606Z-ISB/4N/D | 6 | 17 | 6 | 7 | 9 |
| 607Z | AC607Z-ISB/4N/D | 7 | 19 | 6 | 8 | 10 |
| 608Z | AC608Z-ISB/4N/D | 8 | 22 | 7 | 12 | 16 |
| 609Z | AC609Z-ISB/4N/D | 9 | 24 | 7 | 13 | 18 |
| 6000Z | AC6000Z-ISB/4N/D | 10 | 26 | 8 | 15 | 22 |
| 6001Z | AC6001Z-ISB/4N/D | 12 | 28 | 8 | 15 | 22 |
| 6002Z | AC6002Z-ISB/4N/D | 15 | 32 | 9 | 20 | 28 |
| 6003Z | AC6003Z-ISB/4N/D | 17 | 35 | 10 | 23 | 32 |
| 6004Z | AC6004Z-ISB/4N/D | 20 | 42 | 12 | 27 | 37 |
| 6005Z | AC6005Z-ISB/4N/D | 25 | 47 | 12 | 30 | 41 |
| 6200Z | AC6200Z-ISB/4N/D | 10 | 30 | 9 | 19 | 28 |
| 6201Z | AC6201Z-ISB/4N/D | 12 | 32 | 10 | 23 | 32 |
| 6202Z | AC6202Z-ISB/4N/D | 15 | 35 | 11 | 25 | 37 |
| 6203Z | AC6203Z-ISB/4N/D | 17 | 40 | 12 | 27 | 38 |
| 6204Z | AC6204Z-ISB/4N/D | 20 | 47 | 14 | 30 | 42 |
| 6205Z | AC6205Z-ISB/4N/D | 25 | 52 | 15 | 34 | 46 |
| 6300Z | AC6300Z-ISB/4N/D | 10 | 35 | 11 | 25 | 35 |
| 6301Z | AC6301Z-ISB/4N/D | 12 | 37 | 12 | 26 | 37 |
| 6302Z | AC6302Z-ISB/4N/D | 15 | 42 | 13 | 28 | 39 |
| 6303Z | AC6303Z-ISB/4N/D | 17 | 47 | 14 | 30 | 39 |
| 6304Z | AC6304Z-ISB/4N/D | 20 | 52 | 15 | 40 | 52 |
| 6305Z | AC6305Z-ISB/4N/D | 25 | 62 | 17 | 50 | 60 |
| 6800Z | AC6800Z-ISB/4N/D | 10 | 19 | 5 | 6 | 8 |
| 6801Z | AC6801Z-ISB/4N/D | 12 | 21 | 5 | 7 | 10 |
| 6802Z | AC6802Z-ISB/4N/D | 15 | 24 | 5 | 8 | 11 |
POM製のレースと鋼球を使用したスラスト軸受けになります。
| BNL 部品番号 | ボール径 | ボール数 | A | B | C |
|---|---|---|---|---|---|
| FT4 | 3/32 | 8 | 6.60 | 14.24 | 1.52 |
| FT8M | 5/32 | 7 | 8.00 | 21.97 | 2.54 |
| FT8.5 | 3/16 | 5 | 8.00 | 21.80 | 2.50 |
| FT10M | 5/32 | 7 | 10.13 | 22.00 | 2.54 |
| FT7/8 | 3/16 | 14 | 23.11 | 37.95 | 3.00 |
| 51105M | 7/32 | 13 | 27.43 | 41.02 | 3.18 |
| 51108 | 9/32 | 18 | 41.28 | 59.44 | 4.57 |
| 51111 | 8.0 mm | 20 | 57.50 | 77.80 | 5.90 |
| FT320 | 7/16 | 30 | 322.40 | 359.00 | 3.58 |

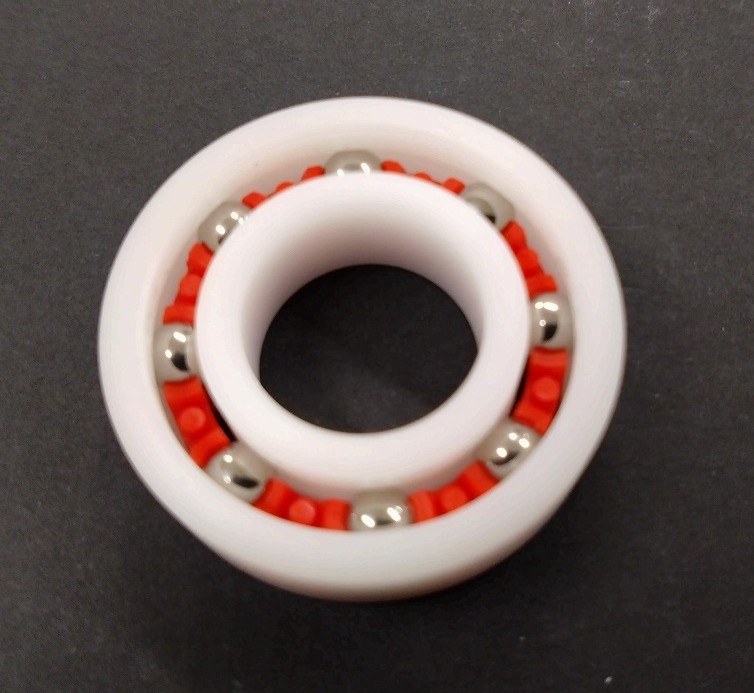

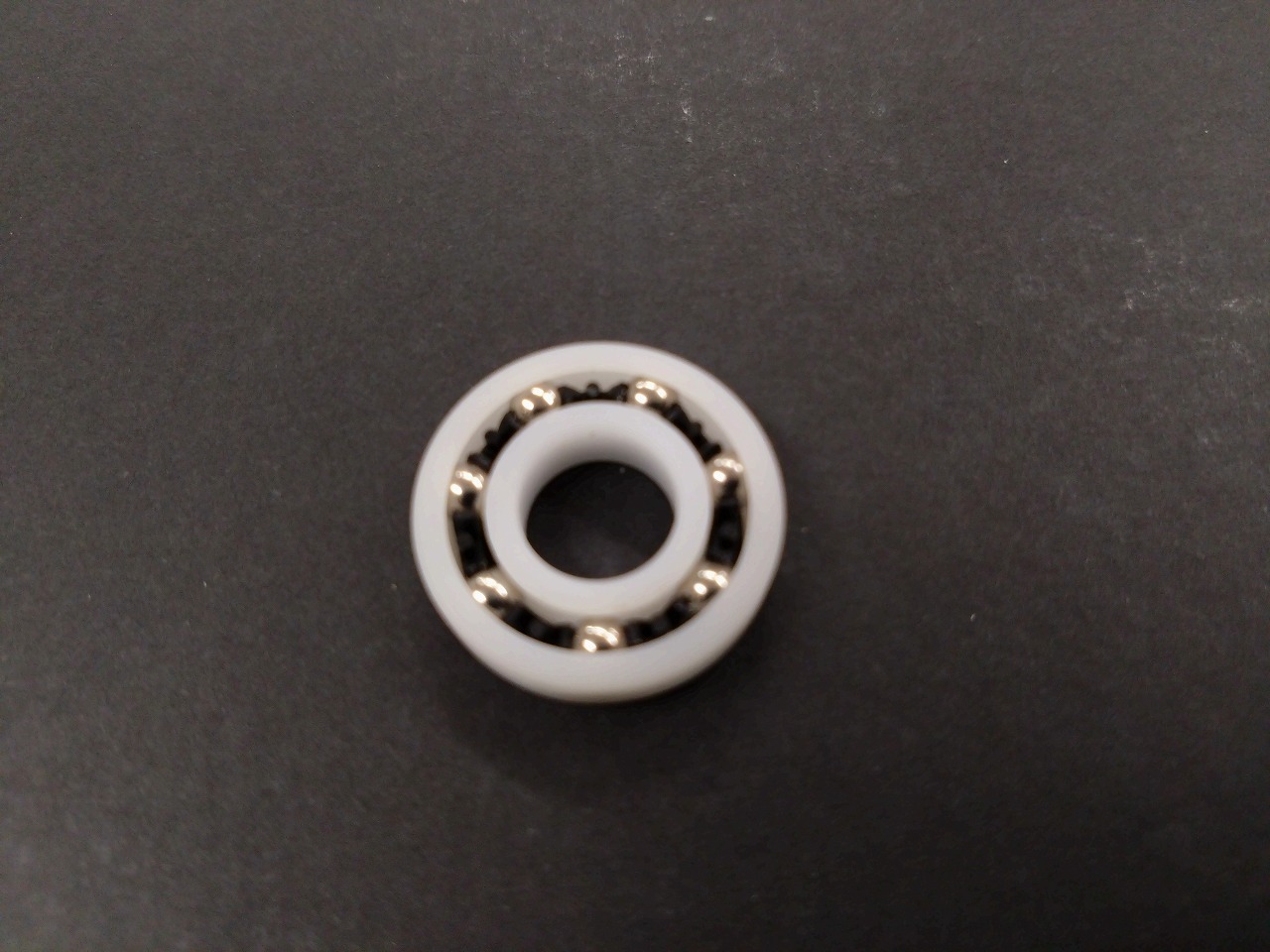

ステンレス鋼の球を使ったPOM製内外輪が規格品となります。
| BNL 部品番号 | ボール径 | ボール数 | A | B | C | 静定格荷重 (kg) | 動定格荷重 (kg) |
|---|---|---|---|---|---|---|---|
| CM624 | 3/32 | 6 | 4.00 | 13.00 | 5.00 | 2.50 | 6.00 |
| CM625 | 3/32 | 8 | 5.00 | 16.00 | 5.00 | 3.00 | 8.00 |
| CM626 | 5/32 | 6 | 6.00 | 19.00 | 6.00 | 6.50 | 16.50 |
| CM627 | 5/32 | 7 | 7.00 | 22.00 | 7.00 | 7.50 | 19.00 |
| CM606 | 1/8 | 7 | 6.00 | 17.00 | 6.00 | 5.00 | 12.00 |
| CM628 | 5/32 | 7 | 8.00 | 24.00 | 8.00 | 7.50 | 19.00 |
| CM629 | 3/16 | 7 | 9.00 | 26.00 | 8.00 | 11.00 | 27.50 |
| CM635 | 5/32 | 8 | 5.00 | 19.00 | 6.00 | 6.50 | 16.50 |
| CM634 | 3/32 | 8 | 4.00 | 16.00 | 5.00 | 3.00 | 8.00 |
| CM608 | 5/32 | 7 | 8.00 | 22.00 | 7.00 | 7.50 | 19.00 |
| CM618\6 | 1.5mm | 8 | 6.00 | 13.00 | 3.50 | 1.25 | 3.00 |
| CM607 | 1/8 | 8 | 7.00 | 19.00 | 6.00 | 5.50 | 14.00 |
| CM618\8 | 2.0mm | 9 | 8.00 | 16.00 | 4.00 | 2.50 | 6.00 |
| CM609 | 5/32 | 7 | 9.00 | 24.00 | 7.00 | 7.50 | 19.00 |
| CM618\9 | 3/32 | 9 | 9.00 | 17.00 | 4.00 | 3.50 | 8.50 |
| CM6000 | 5/32 | 7 | 10.00 | 26.00 | 8.00 | 7.50 | 19.00 |
| CM16100 | 3/16 | 8 | 10.00 | 28.00 | 8.00 | 12.50 | 31.50 |
| CM6200 | 3/16 | 8 | 10.00 | 30.00 | 9.00 | 12.00 | 30.00 |
| CM6300 | 3/16 | 8 | 10.00 | 35.00 | 11.00 | 12.00 | 30.00 |
| CM6001 | 3/16 | 8 | 12.00 | 28.00 | 8.00 | 12.50 | 31.50 |
| CM16101 | 3/16 | 8 | 12.00 | 30.00 | 8.00 | 12.50 | 31.50 |
| CM6201 | 3/16 | 8 | 12.00 | 32.00 | 10.00 | 12.50 | 31.50 |
| CM6301 | 1/4 | 8 | 12.00 | 37.00 | 12.00 | 23.00 | 55.00 |
| CM6002 | 3/16 | 8 | 15.00 | 32.00 | 9.00 | 12.50 | 31.50 |
| CM6202 | 1/4 | 8 | 15.00 | 35.00 | 11.00 | 23.00 | 55.00 |
| CM16002 | 3/16 | 8 | 15.00 | 32.00 | 8.00 | 12.50 | 31.50 |
| CM6003 | 3/16 | 9 | 17.00 | 35.00 | 10.00 | 14.50 | 35.00 |
| CM6203 | 1/4 | 8 | 17.00 | 40.00 | 12.00 | 23.00 | 55.00 |
| CM16003 | 3/16 | 9 | 17.00 | 35.00 | 8.00 | 14.50 | 35.00 |
| CM6004 | 1/4 | 9 | 20.00 | 42.00 | 12.00 | 25.00 | 63.00 |
| CM6204 | 5/16 | 8 | 20.00 | 47.00 | 14.00 | 35.00 | 75.00 |
| CM6005 | 1/4 | 10 | 25.00 | 47.00 | 12.00 | 28.00 | 70.00 |
| CM6205 | 1/4 | 10 | 25.00 | 52.00 | 15.00 | 28.00 | 65.00 |
| CM16005 | 1/4 | 10 | 25.00 | 47.00 | 8.00 | 28.00 | 70.00 |

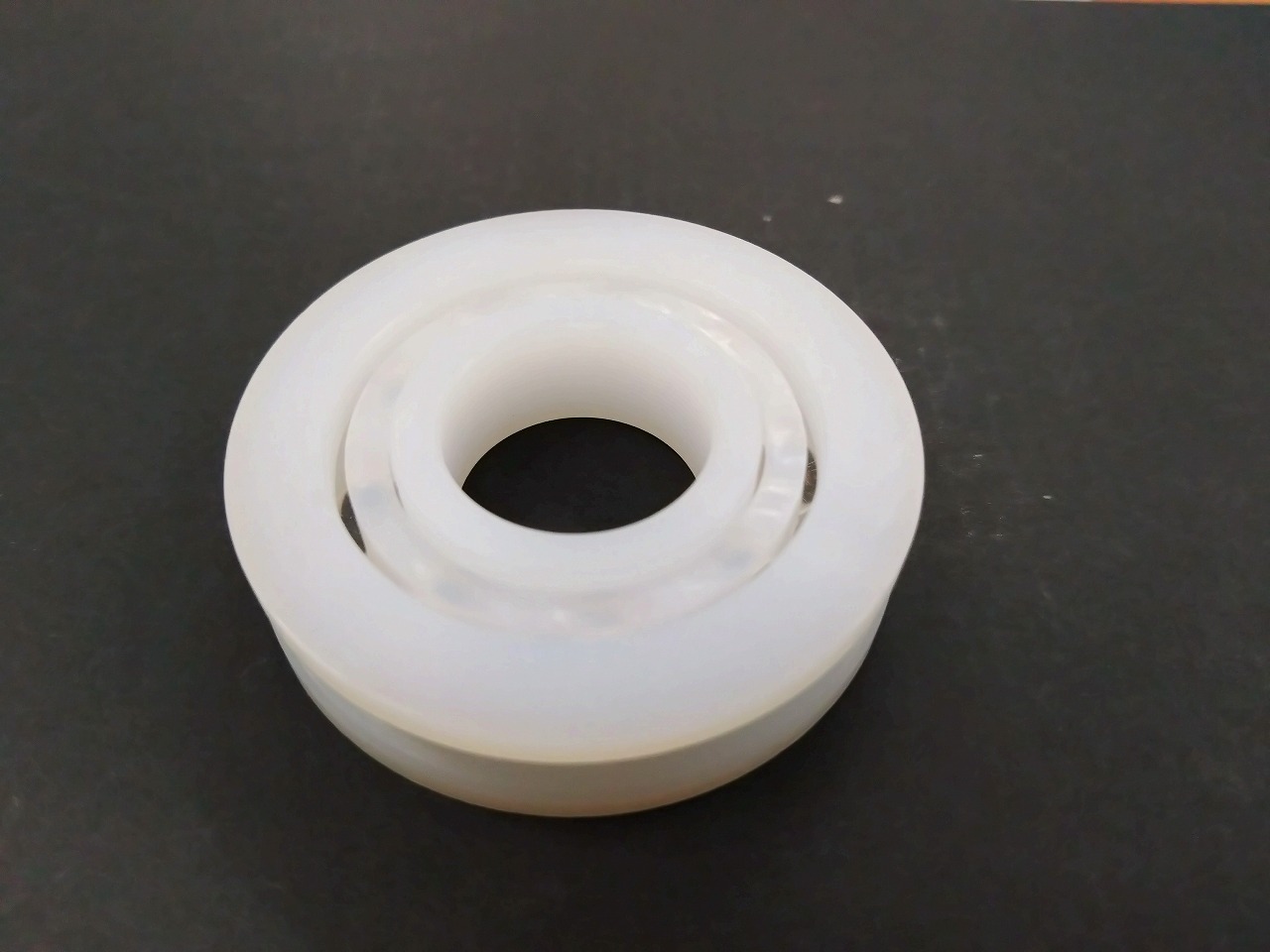

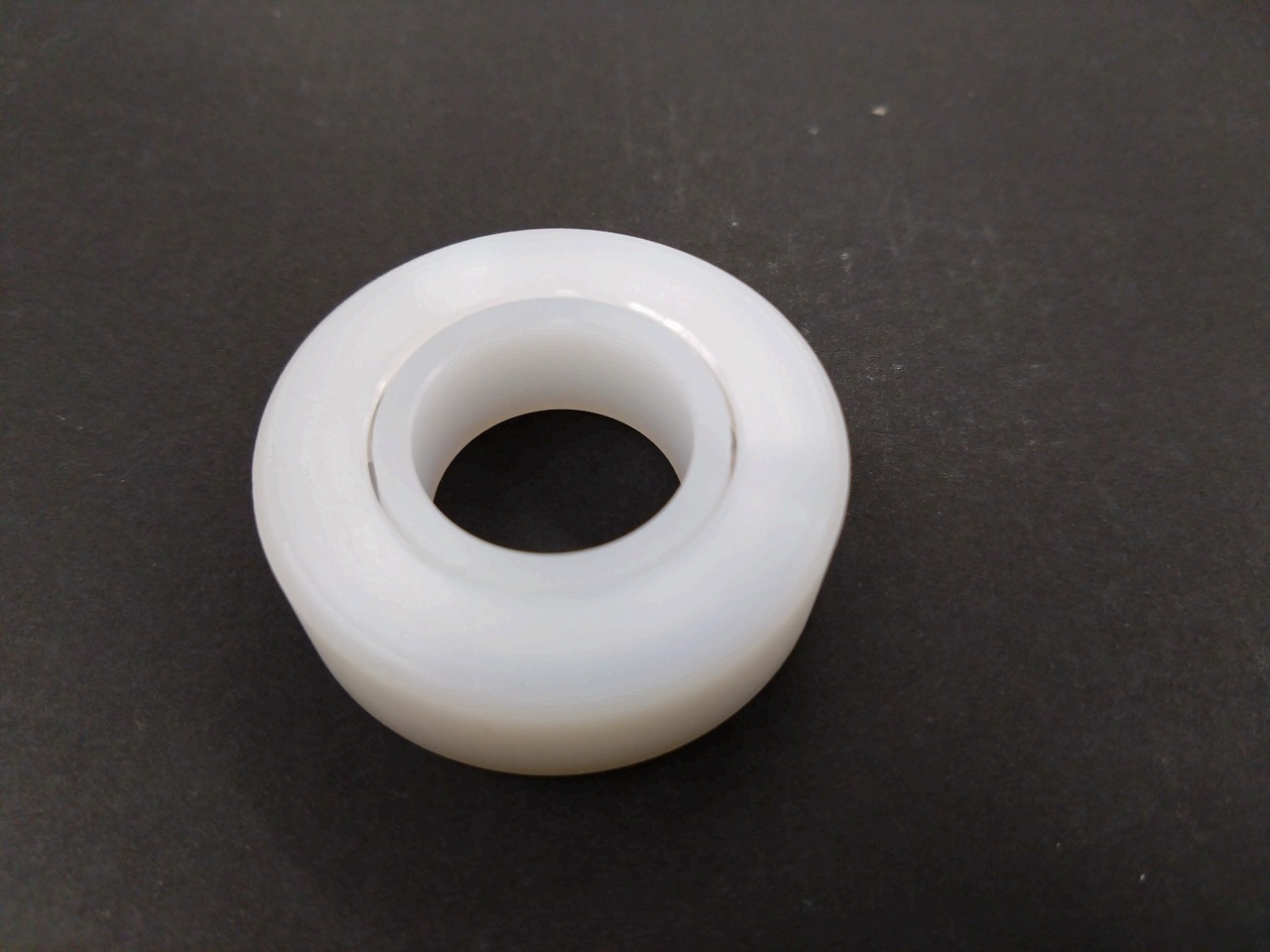

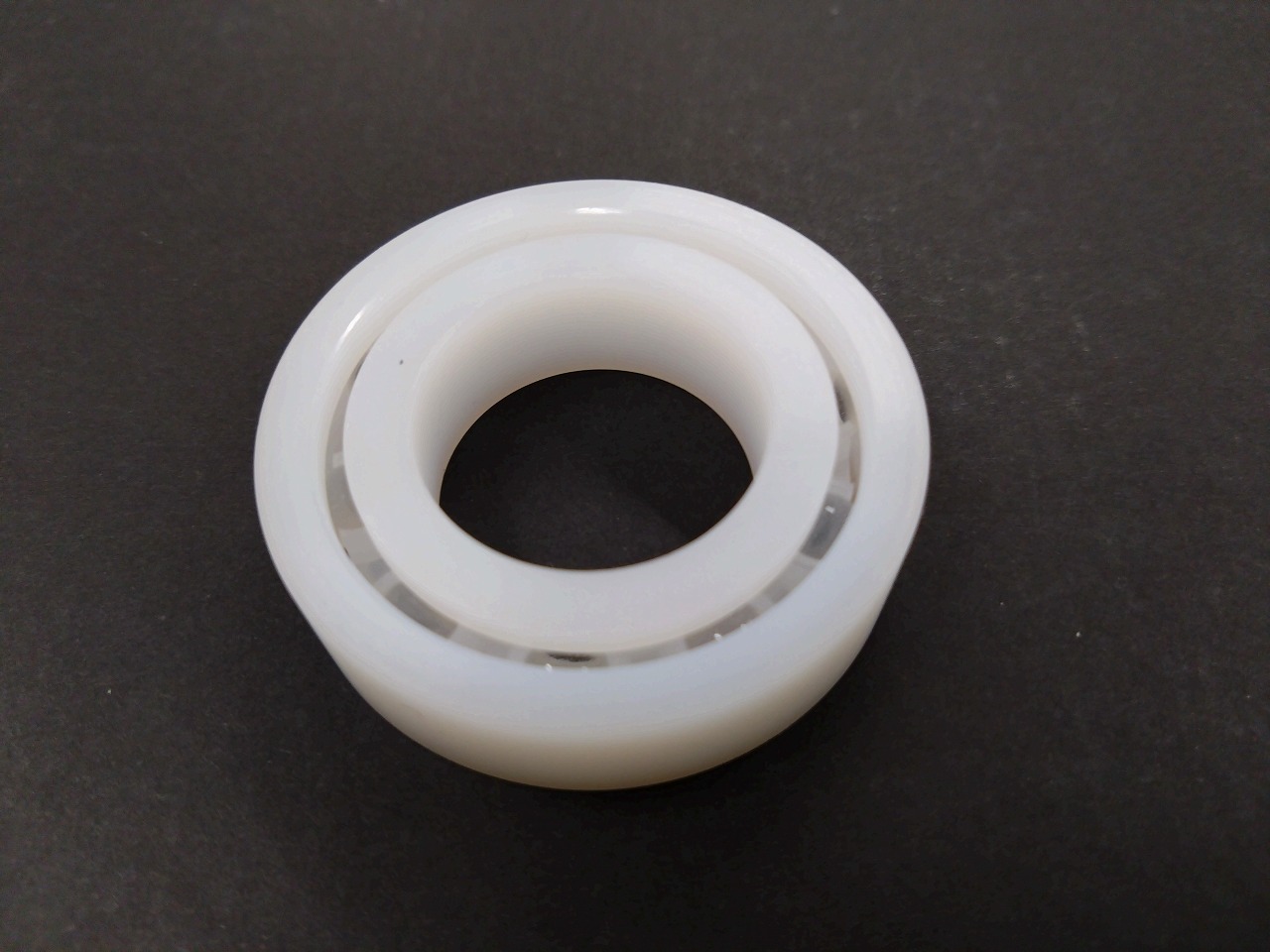

UPE製内外輪とガラス球を使用し、耐薬品仕様の規格品となります。
| BNL 部品番号 | ボール 径 | ボール 数 | A | B | C | 静定格 荷重 (kg) | 動定格 荷重 (kg) | 軸受の材質 | 玉の材質 |
|---|---|---|---|---|---|---|---|---|---|
| CMU625 | 3/32 | 8 | 5.00 | 16.00 | 5.00 | 2.30 | 6.00 | UHMWPE | G |
| CMU626 | 1/8 | 7 | 6.00 | 19.00 | 6.00 | 3.50 | 8.00 | UHMWPE | G |
| CMU628 | 5/32 | 7 | 8.00 | 24.00 | 8.00 | 5.50 | 11.50 | UHMWPE | G |
| CMU6000 | 3/16 | 7 | 10.00 | 26.00 | 8.00 | 8.00 | 17.00 | UHMWPE | G |
| CMU6001 | 3/16 | 8 | 12.00 | 28.00 | 8.00 | 9.00 | 19.00 | UHMWPE | G/SS/ZO |
| CMU6002 | 3/16 | 8 | 15.00 | 32.00 | 9.00 | 9.00 | 19.00 | UHMWPE | G |
| CMU6202 | 1/4 | 8 | 15.00 | 35.00 | 11.00 | 16.00 | 33.00 | UHMWPE | G |
| CMU6003 | 3/16 | 9 | 17.00 | 35.00 | 10.00 | 10.50 | 21.00 | UHMWPE | G |
| CMU6203 | 1/4 | 8 | 17.00 | 40.00 | 12.00 | 16.00 | 33.00 | UHMWPE | G |
| CMU6004 | 1/4 | 9 | 20.00 | 42.00 | 12.00 | 19.00 | 39.00 | UHMWPE | G / ZO |
| CMU6004ZZ | 1/4 | 9 | 20.00 | 42.00 | 12.00 | 19.00 | 39.00 | UHMWPE | G |
| CMU6005 (D5310) | 1/4 | 10 | 25.00 | 47.00 | 12.00 | 21.00 | 42.00 | UHMWPE | G |
| D5312 | 3/16 | 12 | 25.00 | 42.00 | 9.00 | 14.00 | 29.00 | UHMWPE | G |

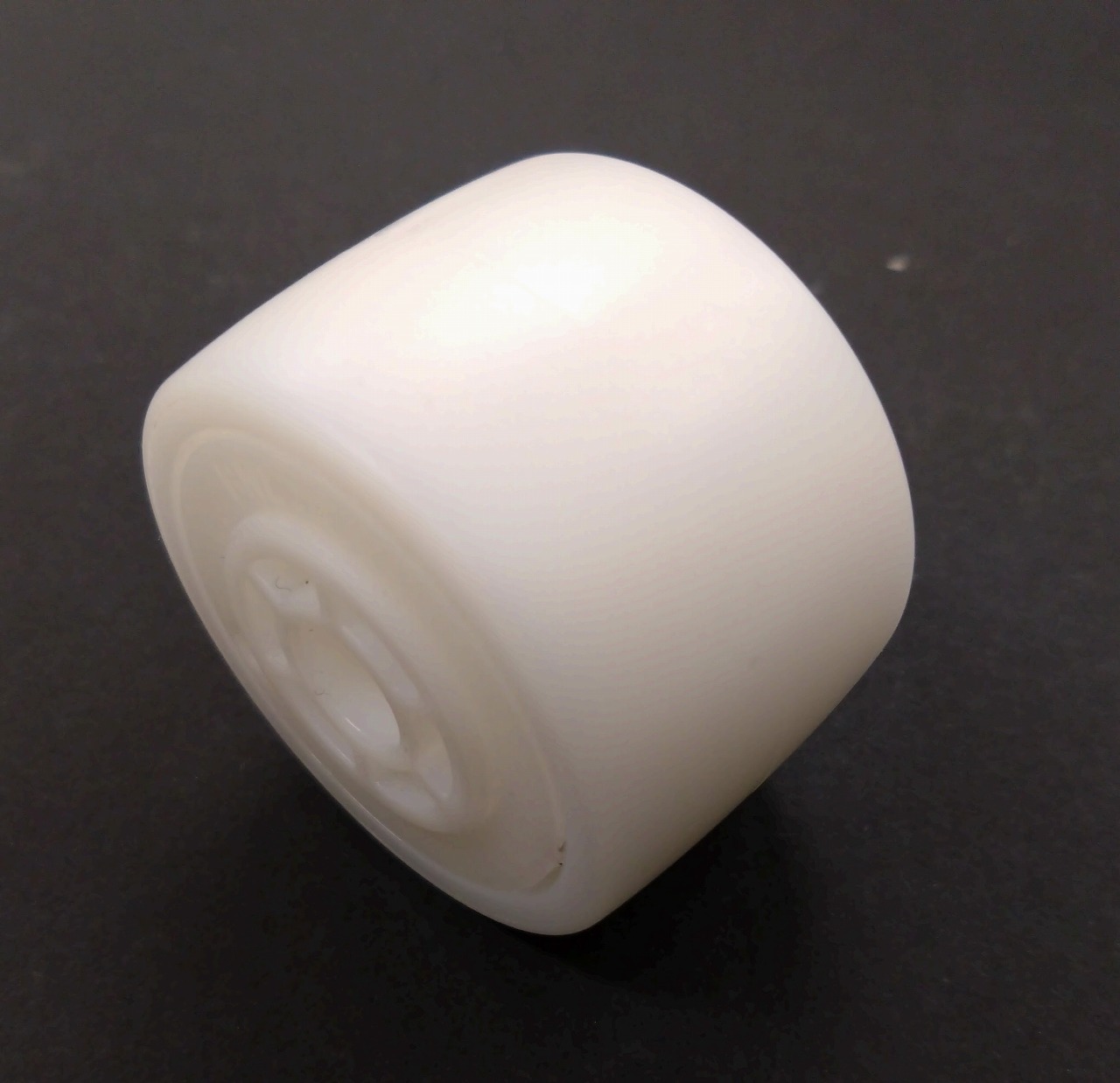

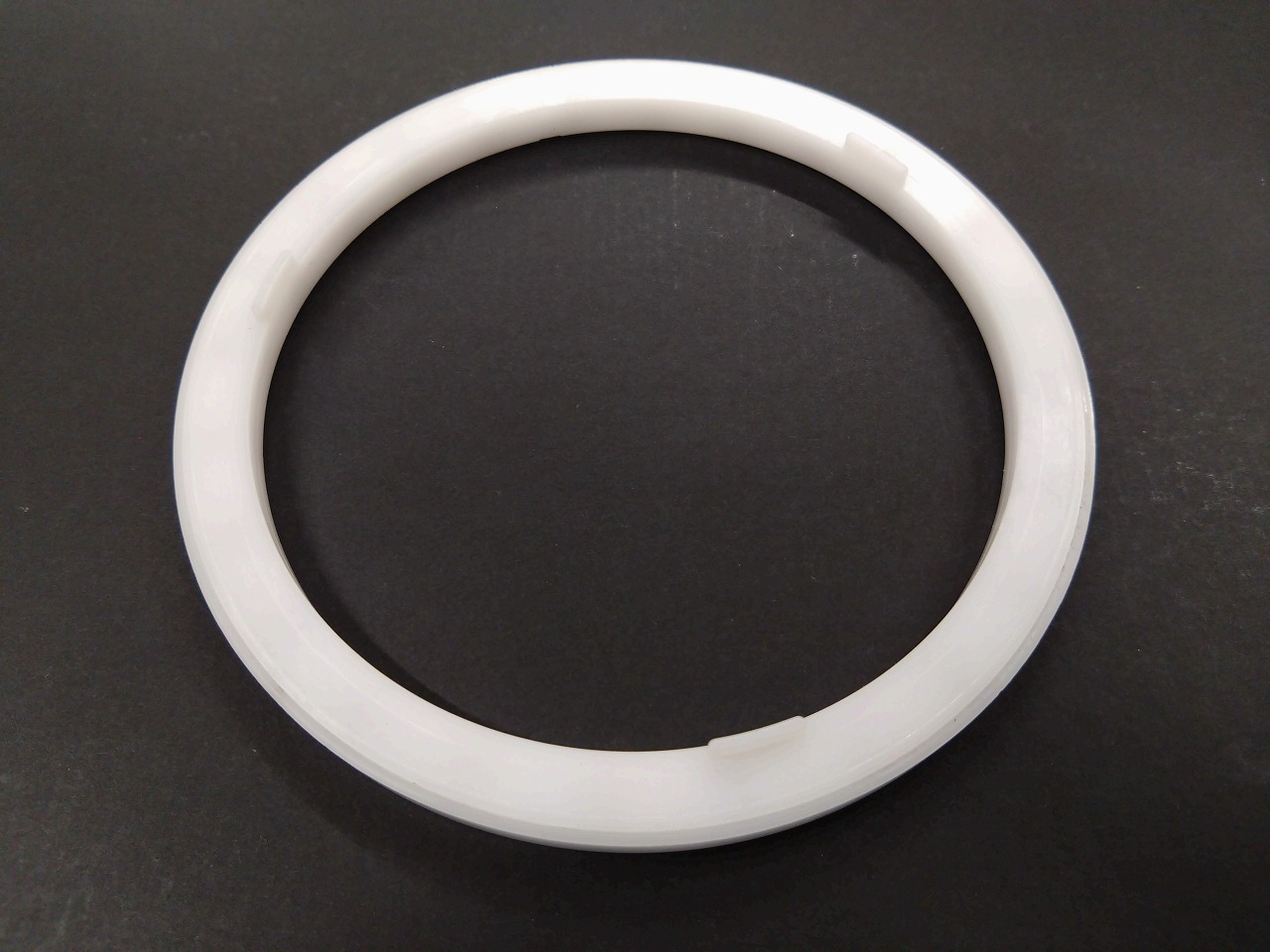

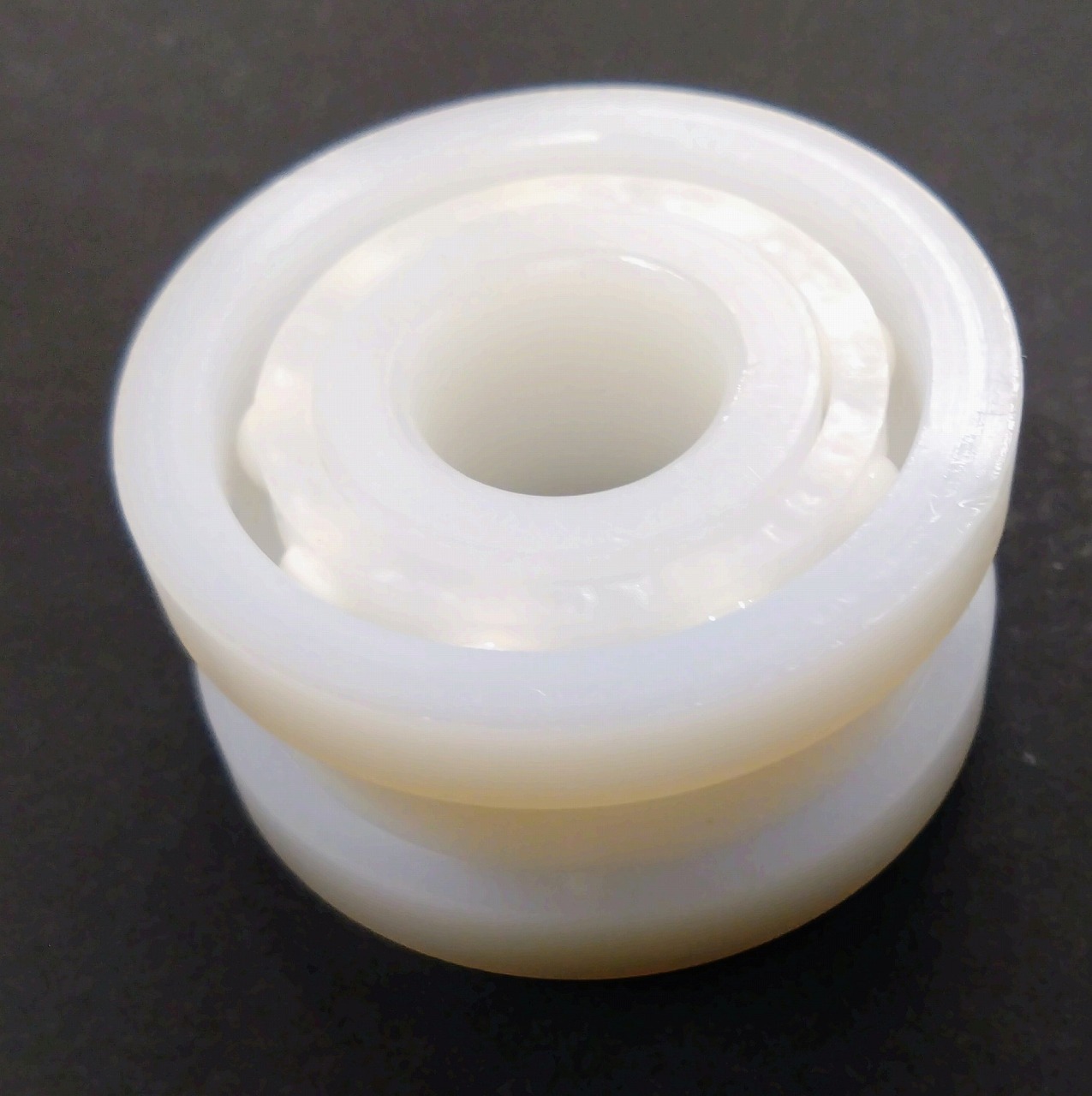

切削加工にて、ご要望の形状および材質にてベアリングの製作が可能です。形状は、外輪に固定用のフランジや溝、プーリー形状、内輪は軸をつけたり、内径部に段を設けることができます。また、ボールの列を2連化して幅広のデザインが可能です。材質は、POM、UPE、PP、PEEKなどの対応が可能です。

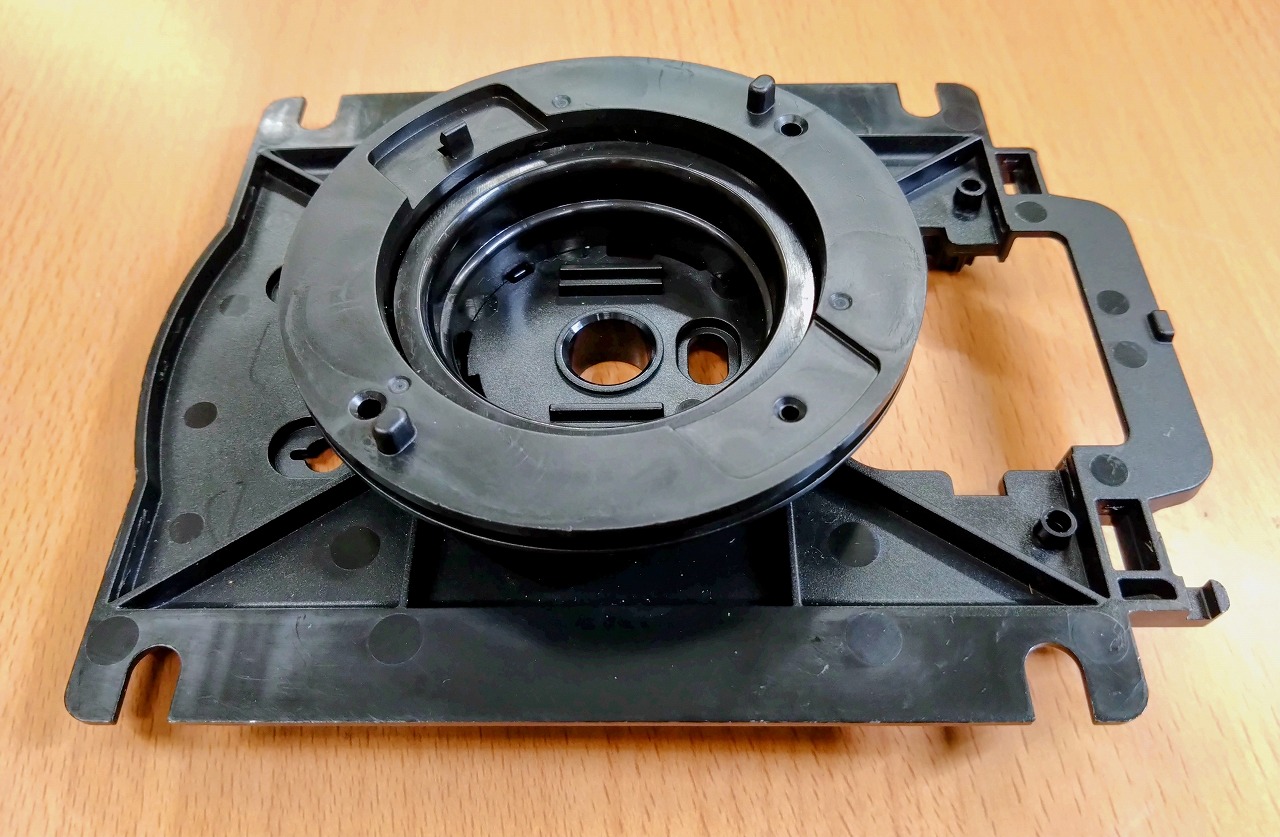

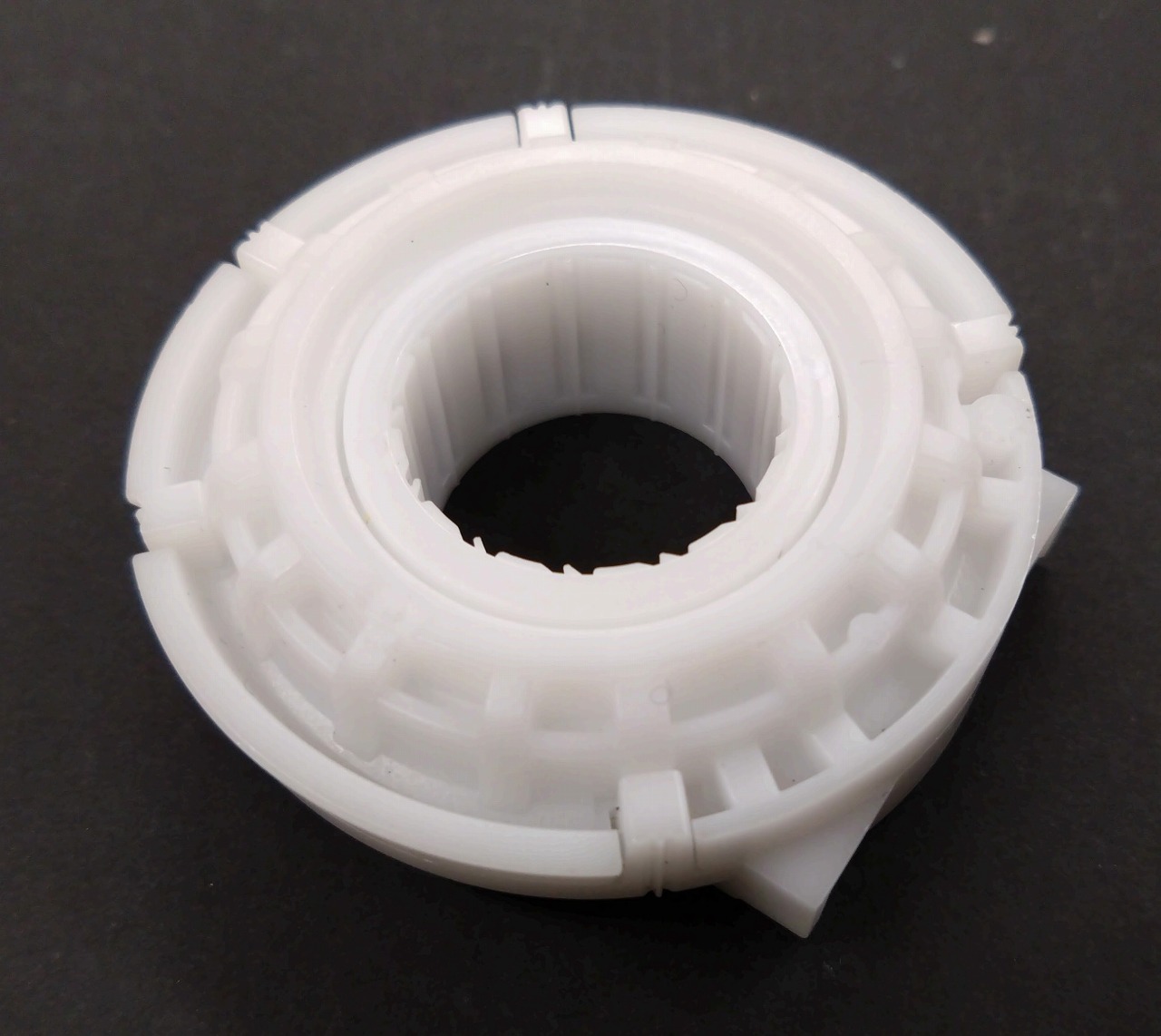

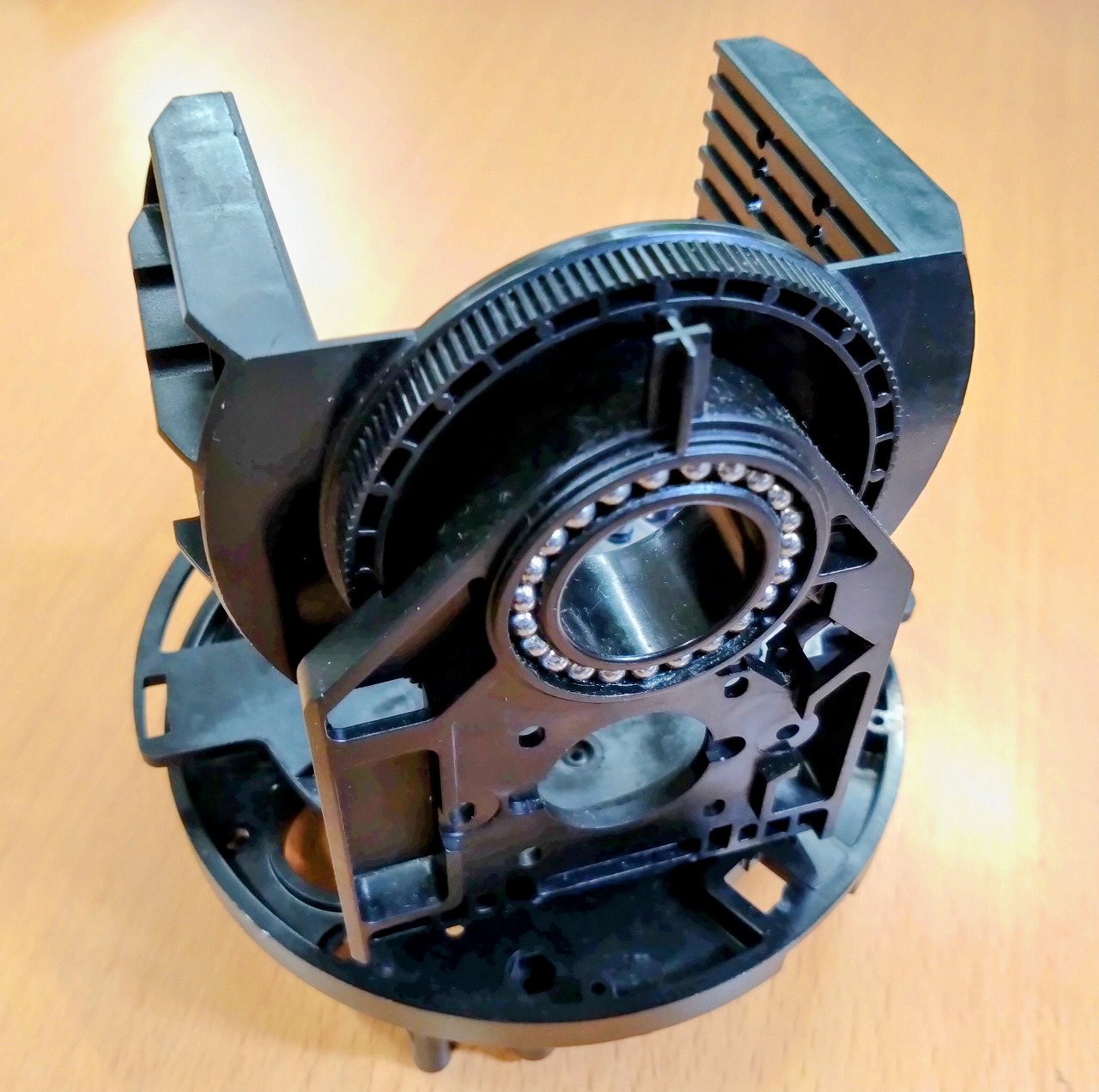

専用金型を起工することで、さらに自由度のあるデザインでベアリングの製作が可能です。ベアリングにギア、ハウジング、ブラケットなどを一体化して部品点数を減らすことができ、組立性を向上できます。材質は基本的にPOMになります。
